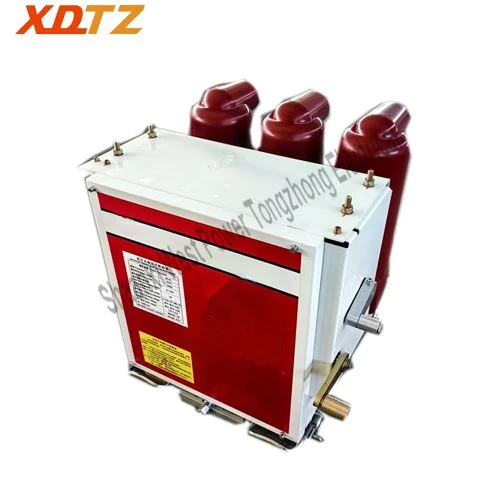

VTZ -12 MT Tá bristeoir ciorcaid fholús-phléasc-phléasctha (Múnla Speisialta Tongzhong Leictreach) deartha le húsáid in iarratais mianadóireachta faoi thalamh le voltas rátáilte de mhinicíocht 12kV agus AC de 50/60Hz. Tá meicníocht mhaighnéad buan sa breaker ciorcaid seo agus tá a fheidhmeanna dúnta agus oscailte ag obair láimhe meicniúil féin. Tá sé oiriúnach do thimpeallachtaí ina bhfuil gá le cosaint phléasctha le haghaidh áiseanna leictreacha. Tá an t -aonad aistarraingthe comhoiriúnach leis an lascthrealamh PJG 9-10.

Sonraíochtaí Táirgí

SonraíochtClEET

.	Ainmnigh	Aonad	Sonraí
1	Voltas rátáilte	KV	12
2	Minicíocht Rátáilte	Hz	50/60
3	RátáilteCurghnách	A	1250
4	RátáiltePinteer FiarrachtWIhhVolalann	KV	48(Trasna na mbearnaí teagmhála) / 42(Ar an talamh)
5	RátáilteLightncuir in iúlImpulseWIhhVolalann	KV	75
6	RátáilteSgairneoir-CithiseBfánaíochtCurghnách	ka	25
7	Rátáilte Sgairneoir-CithiseMAsúchánCurrent (PBAILE)	ka	63
8	RátáilteWIhhCurrent (PBAILE)	ka	63
9	RátáilteDuration deSgairneoir-Cithise	s	4
10	OibriúCycles agRatedSgairneoir-CithiseBfánaíochtCurghnách	Amanna	E2
11	MeicniúilENDurance	Amanna	20000
12	Caighdeán oibríochtaScothromas	-	O {-0.
13	Incheadaithe WcluasTHickness deClean	mm	Níos lú ná nó cothrom le 3

MeicniúilAnáire

.	Ainmnigh	Aonad	Sonraí
1	Imréiteach idirBhog agus socraithe Clean	mm	9±1
2	LionsaTréadaigh	mm	3±0.5
3	Ar an meánCa chailleannScorca	m/s	0.6±0.2
4	Ar an meánOpeannScorca (AfeinéirScorcaden chéad oscailtag6mm)	m/s	1.1±0.2
5	RátáilteClean Brú	N	2500±200N(25ka)
6	Am Deiridh	mire	Níos lú ná nó cothrom le 100ms
7	Am oscailt	mire	Níos lú ná nó cothrom le 100ms
8	LionsaBouncingDuration agCa chailleannOrathúlacht	mire	Níos lú ná nó cothrom le2
9	Nílimultaneity deDúnadh/Opeann Oibríochtaíde 3-Púsáid	mire	Níos lú ná nó cothrom le 2

Buntáistí Táirgí

VTZ -12 MT Tá go leor buntáistí ag baint le breaker ciorcad folúis-cruthúnas mt Mine:

Feidhmíocht Breaker Cuarda

E2-C2-M2

Sábháilteacht agus iontaofacht

Baineann an breaker ciorcaid úsáid as meascán de mheicníocht bhuan -oibríochta maighnéad agus meicníocht oibríochta an earraigh. I ngnáthoibríocht, úsáidtear an mheicníocht mhaighnéad bhuan. I gcás locht sa mheicníocht mhaighnéad bhuan, is féidir an breaker a dhúnadh agus a oscailt de láimh fós, ag cinntiú oibríocht shábháilte agus iontaofa. Baineann an breaker, nuair a bhíonn sé péireáilte leis an lascthrealamh, interlock meicniúil iontaofa amach, ag cinntiú sábháilteacht phearsanra oibriúcháin.

Feidhmíocht ard seoltachta

Tá ciorcad seoltaí atá deartha go réasúnach ann, ag cinntiú go gcomhlíonann sé na riachtanais ardú teochta de 1.1 uair an sruth rátáilte.

Cumraíocht Chliste

a. Is féidir córas monatóireachta teochta gan sreang féinchumhachtaithe a chur leis, ag soláthar réiteach sábháilte, saor ó chothabháil.

b. Is féidir le Clár Monatóireachta Mheicniúil Monatóireacht a dhéanamh ar shonraí oibríochtúla an breaker go leanúnach, rud a chumasaíonn go luath agus a réiteach ar shaincheisteanna féideartha.

c. Ceadaíonn dearadh cur isteach comh -aireachta mótair d'oibriú iargúlta, ag cinntiú sábháilteacht pearsanra.

d. Ceadaíonn braite urscaoilte páirteach a bhrath fíor-ama ar aosú comhpháirte.
