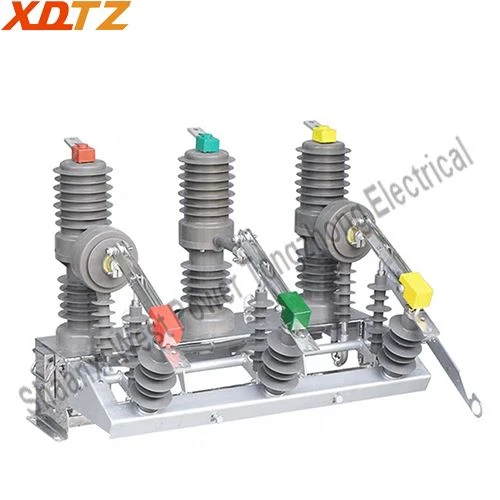

ZW 32-24 Is feiste rialaithe agus cosanta é an breaker ciorcaid fholús-fholús amuigh faoin aer (dá ngairtear an breaker ciorcaid) a úsáidtear i líonra dáileacháin meánach-voltais mheánmhéide 24kV, 50Hz. Úsáidtear é go príomha chun sruthanna ualaigh, sruthanna ró-ualaithe, agus sruthanna gearra ciorcaid a athrú agus a chur isteach i línte tarchuir cumhachta. Tá sé oiriúnach le húsáid i bhfostáisiúin agus i gcórais dáilte fiontar tionsclaíoch agus mianadóireachta chun críocha cosanta agus rialaithe.

Tá struchtúr de chineál tirim, de chineál tirim, le hinsliú iontaofa, le saol leictreach fada, agus le hoibriú saor ó chothabháil mar chuid den chiorcad ciorcaid seo. Tá sé an -oiriúnach d'iarratais a dteastaíonn oibríochtaí minic uathu. Tá sé oiriúnach freisin le haghaidh suiteáil i ngreillí cumhachta tuaithe le cumais chothabhála agus deisiúcháin theoranta. Is féidir leis an breaker ciorcaid feidhmiú mar rannógóir sa ghreille cumhachta, agus nuair a bhíonn sé feistithe le rialtóir, is féidir leis uathoibriú líonra dáilte a bhaint amach.

Sonraíochtaí Táirgí

Sonraíocht Scoithleach

.	Ainmnigh	Aonad	Sonraí
1	Voltas rátáilte	KV	24
2	Minicíocht Rátáilte	Hz	50
3	RátáilteCurghnách	A	630/1250
4	RátáiltePinteer FiarrachtWIhhVolalann	KV	50(Trasna na mbearnaí teagmhála) / 65(Ar an talamh)
5	RátáilteLightncuir in iúlImpulseWIhhVolalann	KV	95
6	RátáilteSgairneoir-CithiseBfánaíochtCurghnách	ka	25
7	Rátáilte Sgairneoir-CithiseMAsúchánCurrent (PBAILE)	ka	63
8	RátáilteWIhhCurrent (PBAILE)	ka	63
9	RátáilteDuration deSgairneoir-Cithise	s	4
10	OibriúCycles agRatedSgairneoir-CithiseBfánaíochtCurghnách	Amanna	30
11	MeicniúilENDurance	Amanna	10000
12	Caighdeán oibríochtaScothromas	-	O {-0.
13	Incheadaithe WcluasTHickness deClean	mm	Níos lú ná nó cothrom le 3

MeicniúilCaetráchtaí

.	Ainmnigh	Aonad	Sonraí
1	Imréiteach idirBhog agus socraithe Clean	mm	12±1
2	LionsaTréadaigh	mm	3±1
3	Ar an meánCa chailleannScorca	m/s	0.5-0.9
4	Ar an meánOpeannScorca (AfeinéirScorcaden chéad oscailtag6mm)	m/s	1.1-1.7
5	RátáilteClean Brú	N	2000±200N
6	Am Deiridh	mire	25-80
7	Am oscailt	mire	20-50
8	LionsaBouncingDuration agCa chailleannOrathúlacht	mire	Níos lú ná nó cothrom le 2
9	Nílimultaneity deDúnadh/Opeann Oibríochtaíde 3-Púsáid	mire	Níos lú ná nó cothrom le 2
10	Friotaíocht Príomhchiorcaid	uΩ	Níos lú ná nó cothrom le100

Buntáistí Táirgí

ZW 32-24 Tá go leor buntáistí ag baint le breaker ciorcaid fholús-fholús amuigh faoin aer:

Tá an bhlaosc déanta as cruach dhosmálta nó gnáthphláta cruach dhosmálta ardcháilíochta, a gcaitear le próiseas frith-meirge dacromet agus ansin spraeáiltear é le vearnais atá frithsheasmhach in UV. Tá friotaíocht creimthe den scoth ag an táirge, friotaíocht spraeála salainn, agus feidhmíocht friotaíochta comhshaoil eile.

Baineann an chuid inslithe úsáid as ábhair inslithe ilchodacha de roisín eapocsa agus de rubar silicone, le grád inslithe ard, cumas frith-thruailliú láidir, friotaíocht ózóin, friotaíocht UV, hidreafóbaic, agus friotaíocht go teochtaí arda agus íseal. Níl ola claochladáin nó gás SF6 sa bhosca, ag freastal ar na riachtanais maidir le claochlú saor ó ola agus cosaint an chomhshaoil.

Is meicníocht oibriúcháin earraigh é an mheicníocht oibriúcháin, le roghanna láimhe agus leictreacha araon. Is féidir gléas cianrialaithe agus gléas seachanta reatha a shuiteáil más gá. Tá feidhmíocht den scoth ag an bhfeiste maolánach atá deartha go sainiúil, an t -athbheochan íosta, agus an torann íseal.

Baineann an seomra múchta stua úsáid as teicneolaíocht phrásála cruach dhosmálta speisialta, rud a chuireann deireadh leis an ngá atá le leictreaphlátáil. Tá an caighdeán táthúcháin ard, cobhsaí, iontaofa, agus tá ráta sceite íseal aige. Baineann an próiseas monaraíochta úsáid as foirmle mhiotalaithe ceirmeach speisialta agus as teicneolaíocht mhiotalacha ceirmeach ardleibhéil, ag cinntiú aerdhíonacht an táirge. Tá an neart teanntachta níos mó ná 130 MPa, agus tá an séalaithe críochnaithe in aon oibríocht amháin.

Baineann an claochladán reatha úsáid as ábhair mhaighnéadacha ardcháilíochta agus insliú ilchodach roisín eapocsa agus rubar silicone. Tá na buntáistí a bhaineann le hacmhainn mhór, il-chobhsaíocht dinimiciúil teirmeach iolrach, cruinneas ard, oibriú saor ó chothabháil, agus ard-iontaofacht.

De réir riachtanais an úsáideora, is féidir é a phéireáil leis an rialtóir comhfhreagrach chun athfhillteoir uathoibríoch nó altalizer a chruthú, rud a chiallaíonn gur gléas idéalach é chun uathoibriú líonra dáilte a bhaint amach.
